Системы накопления энергии

Для снижения платы за мощность АО «Объединенная Сбытовая Компания» предлагает современные решения по поставке и диспетчеризации промышленных систем накопления энергии (СНЭ).

Актуально для потребителей с высокой долей затрат на мощность в структуре общих затрат на энергоснабжение, особенно в условиях нестабильного напряжения питания.

Структура и компоненты промышленной СНЭ:

• Модули АКБ: современные литий-железо-фосфатные (LiFePO4) или литий-ионные сборки промышленного класса, обеспечивающие до 6000–8000 циклов заряда/разряда.

• BMS (Battery Management System): микропроцессорная система управления батареями (контроль напряжения, температуры каждой ячейки и активная балансировка).

• PCS (Power Conversion System): двунаправленные (реверсивные) инверторы для преобразования постоянного тока (DC) в переменный (AC) и обратно с КПД свыше 98%.

• EMS (Energy Management System): система верхнего уровня для интеллектуального управления энергией, реализации алгоритмов Peak Shaving (срезание пиков) и интеграции с АСУ ТП предприятия.

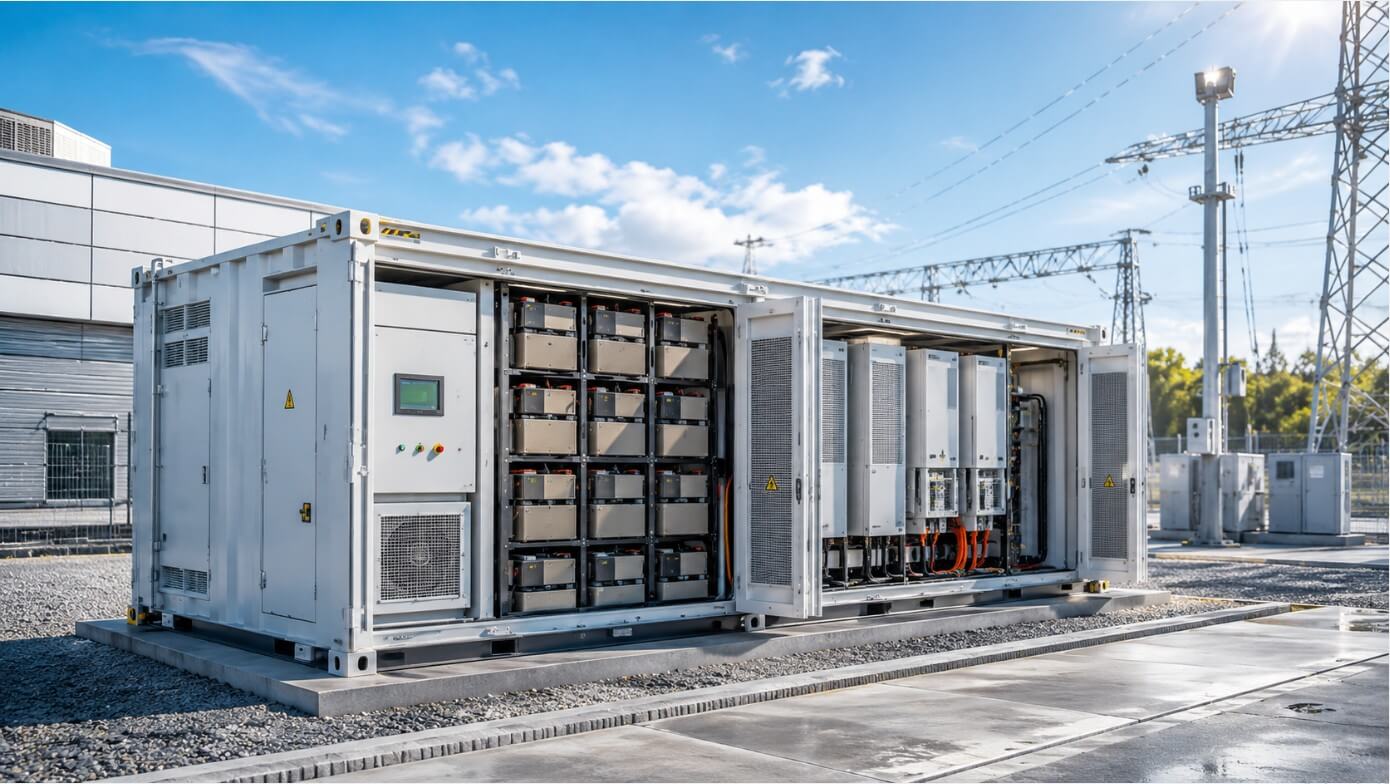

• Климатика и безопасность: прецизионные системы кондиционирования (HVAC) и автоматические установки пожаротушения (АСПТ) в контейнерном (модульном) исполнении.

СНЭ является полноценной составляющей “цифровой” энергосети и одним из важнейших источников бесперебойного питания для потребителя. Данный элемент подлежит управлению, он интегрируется с общей системой настроек электрической сети.

Создана система управления СНЭ на базе сигнального диджитал-процессора российского производства. СУ зарядной станции со встроенными стабилизаторами необходима для поддержания достойного качества установленных тока и напряжения с погрешностью, не превышающей 0,5%. Реверсионный инвертор в системе управления обеспечивает превращение электрической энергии переменного тока при зарядке в накопителях в ток постоянный, а также превращение обратное в случае перебоев внешнего энергоснабжения. Система управления СНЭ отличается очень высокой устойчивостью к экстремальным условиям окружающей среды.

Нормативно-техническая база применения СНЭЭ

Проектирование, интеграция и эксплуатация промышленных систем накопления электрической энергии (СНЭЭ) регламентируются строгими отраслевыми стандартами:

• ГОСТ Р 58092.1-2018 (МЭК 62933-1:2018) — Системы накопления электрической энергии. Общие параметры и терминология;

• ГОСТ Р 58092.2.1-2020 — Требования к параметрам и методам испытаний СНЭЭ;

• ПУЭ (Правила устройства электроустановок) — Требования к подключению и релейной защите;

• Постановление Правительства РФ № 861 — Правила технологического присоединения энергопринимающих устройств;

• ГОСТ Р МЭК 62619-2020 — Требования безопасности для промышленных литий-ионных аккумуляторов.

Основные функции системы управления

Предназначение данной системы заключается в следующем:

• защита от работы в режиме аварии;
• контроль качества электрической энергии и стабильности напряжения;
• согласованность с современных АСУ ТП верхнего уровня;
• уменьшение потерь электроэнергии;
• снижение мощности генерации;
• хранение истории использования и произошедших аварий в специальном разделе “черного ящика”;
• вывод информации о функционировании СНЭ на мониторе и сигнализационных элементах.

Сфера применения

Область использования такой системы управления определяется теми полезными действиями, которые обеспечивает устройство:

• уменьшение потребляемой мощности электрической сети;
• компенсация реактивной мощности;
• замещение “горящего” резерва;
• использование накопителя в связке с ААЭС
• улучшение качества электроэнергии;
• повышение эффективности функционирования генерации.

Используется система управления СНЭ в процессах производства с непрерывным циклом, в автономных системах, а мобильной, газовой и дизельной генерации, а также для поддержания электрозарядок. СНЭ способна заменить технологическое подключение к сети, позволяет бизнесу уменьшить затраты на снабжение предприятия электроэнергией.

Надежность и безопасность

Управление СНЭ имеет множество преимуществ:

• применение современной цифровой технологии;
• уменьшение мощности и экономия;
• управление на всех ячейках;
• обеспечение оперативного отключения для обеспечения удобного восстановления и ремонта;
• задействование надежных аккумуляторных ячеек.

Устройство может использоваться в отапливаемых закрытых помещениях. Охлаждение – воздушное принудительное. Исполнение изделия – УХЛ4.

Таким образом СНЭ помогает экономить электроэнергию, снижает потребляемую мощность и в полной мере отвечает требованиям безопасности.

АО «Объединенная Сбытовая Компания» в сотрудничестве с ведущими отечественными производителями СНЭ предлагает, в дополнение к договору энергоснабжения, возможность заключения энергосервисного контракта по установке и деспетчиризации СНЭ для снижения затрат на энергоснабжение.

Расчет экономической целесообразности применения СНЭ и размера экономического эффекта производится на основе статистических данных о потреблении за период не менее 12 месяцев.

Для получения предварительного расчета отправьте следующую информацию:

• Информацию о почасовом потребления за период не менее 12 месяцев;
• Документы о технологическом присоединении;
• Принципиальную однолинейную схему площадки с указанием ГБП (границы балансовой принадлежности), мест установки приборов учёта, а также питающих центров;
• Информацию об условиях договора энергоснабжения: ценовая категория, наименование поставщика, адрес объекта).

Часто задаваемые вопросы:

За счет чего СНЭ снижает затраты предприятия на электроэнергию?

Основной экономический эффект достигается за счет алгоритма Peak Shaving (срезание пиков). СНЭ заряжается ночью (в часы дешевого тарифа) и отдает энергию в сеть предприятия в часы пиковых нагрузок. Это радикально снижает платежи за заявленную и фактическую мощность по 3–6 ценовым категориям.

Нужно ли получать новые ТУ на подключение накопителей к сетям?

Если СНЭ устанавливается внутри сети предприятия (за вашей границей балансовой принадлежности) и работает исключительно на внутреннее потребление без выдачи (экспорта) электроэнергии во внешнюю сеть, переоформление ТУ и увеличение разрешенной мощности, как правило, не требуются.

В чем выгода энергосервисного контракта при установке СНЭ?

Предприятие не несет капитальных затрат (CAPEX) на закупку дорогостоящего оборудования. АО «ОСК» берет на себя проектирование, поставку и пусконаладку СНЭ. Вы расплачиваетесь только из фактически сэкономленных средств на оплате электроэнергии, после чего оборудование может перейти в вашу собственность.
